常見問題和解答，如下：
1。鋼帶的選擇：最好選用無油鋼帶（但不能在高面積氧化），因?yàn)槭褂脽o油鋼帶會(huì)增加堿除油和清洗的環(huán)節(jié)，這對(duì)膠接樹脂的膠接強(qiáng)度有很大的影響。由于油鋼帶的防銹油是粘結(jié)樹脂的天敵，會(huì)阻礙粘結(jié)樹脂在熔化狀態(tài)下與鋼帶表面的直接接觸。如果在生產(chǎn)過程中沒有徹底清除油污，或鋼帶表面有殘留堿，或污點(diǎn)沒有清除，則粘合樹脂的粘合力將大大降低，可能在更短的時(shí)間內(nèi)。在成型過程中，鋼帶邊緣會(huì)出現(xiàn)脫膠、脫膠、起皺現(xiàn)象，或浸泡時(shí)間不長(zhǎng)。
2。建議的涂層溫度：190C、210 C、220 C。模具230 C。適當(dāng)?shù)臏囟仍O(shè)置取決于設(shè)備的塑化效果。只要黏著樹脂能熔化、塑化、擠出，且涂膜光滑，這只能通過感官感知來判斷。表面粗糙表明塑化不好，應(yīng)提高溫度。

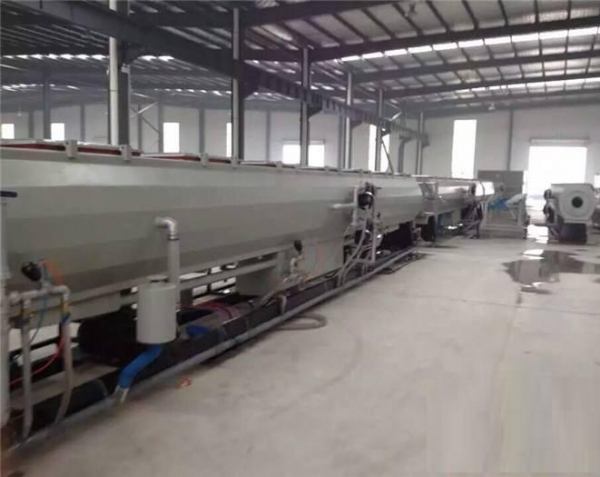

3。樹脂膠接的三個(gè)條件：溫度、壓力和時(shí)間。系統(tǒng)溫度越高，壓力越高，熔態(tài)接觸時(shí)間越長(zhǎng)，膠接效果越好。他們之間的關(guān)系是互補(bǔ)的。制造商使用的波紋管生產(chǎn)線是圍繞這三個(gè)要素設(shè)計(jì)和制造的。這里的溫度指的是粘合樹脂的熔化溫度（不超過290攝氏度）和粘合材料的表面溫度（通常超過100攝氏度）。粘結(jié)材料的表面溫度取決于粘結(jié)材料，散熱較快的金屬材料更高。壓力是指將粘合樹脂和粘合材料固定在一起的力；時(shí)間是指粘合樹。油脂與膠粘劑在熔融狀態(tài)下的接觸時(shí)間。
4。質(zhì)量問題發(fā)生時(shí)，如何判斷質(zhì)量原因？首先，采用排除法，如良好的管子脫膠：首先觀察接觸面是否清潔，然后用酒精擦拭，用原復(fù)合法測(cè)試，即找到一種重新加熱和加壓的方法，然后觀察粘合效果。如果粘結(jié)良好，就是工藝（鋼帶表面油渣、堿渣、高頻溫度不夠等）控制不好，導(dǎo)致初始粘結(jié)力低（即粘結(jié)樹脂不能發(fā)揮最大粘結(jié)效果）。在澆注過程中，由于鋼和塑料的熱膨脹和冷收縮不一致，初始粘結(jié)力較低。當(dāng)粘結(jié)力小于塑料的收縮力時(shí)，鋼帶和塑料將相互分離。
【免責(zé)聲明】文章來源于網(wǎng)絡(luò)，如涉及版權(quán)問題，煩請(qǐng)聯(lián)系后臺(tái)刪除，謝謝。
